名稱：高低溫循環真空設備。

功能用途：真空試驗箱是一種能夠在設定的真空度下，對產品進行加熱、冷卻、觀察及測試的設備，模擬太空真空環境。

相關標準：GJB1027A-2020,熱真空環境試驗

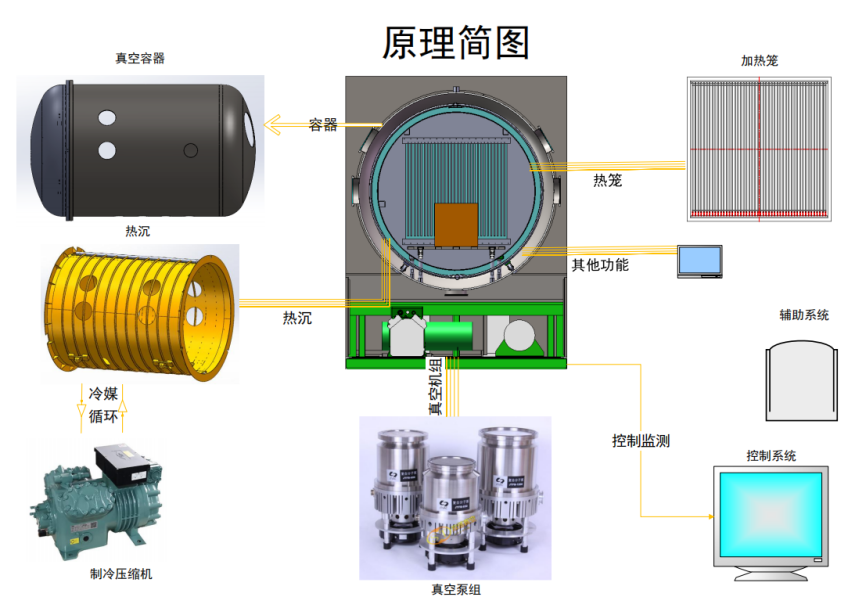

1. 設備組成

真空容器、制冷系統、加熱系統、真空系統、測控系統、安全報警、輔助設施。

2. 主要技術參數

1、尺寸

容器有效工作區空間：圓筒形≥φ800*1000（直徑*深）；

方形≤1m3。

2、溫度

溫度范圍：-70～+200℃。

溫變速率：≥2.5℃/min（升降溫速率可調）。

均勻性：工作區內溫度偏差≤±2℃。

3、真空度

工作真空度：≤3*10-4Pa（200℃工作負載）。

極限真空度：≤1*10-4Pa（200℃空載）。

真空泵組：真空泵組采用國內*品牌或者同等檔次品牌，例如：

低溫泵品牌（博開、八匹馬、漢中）；

螺桿泵/干泵品牌（鮑斯、沈科儀、萬瑞）；

分子泵品牌（KYKY、世紀久泰、川北）。

4、控制系統

自動化控制：支持程序化溫控與真空度調節，遠程監控功能。

數據記錄：實時記錄溫度、真空度、測試時間等參數。

5、安全性與擴展性

安全防護：配備過溫保護、真空泄漏報警、緊急泄壓裝置。

擴展接口：預留電氣接口，支持接入第三方傳感器或測試設備。

6、引線與加壓管

傳感器引線：一個傳感器8根引線（其中有兩根熱電偶引線，材料為鎳鉻鎳鋁），一次實驗滿足5個傳感器測量要求，共計40根引線（由真空室內部引到真空室外部）。在設備內部，對傳感器引線進行合理布線，避免引線相互纏繞、交叉，減少信號干擾，同時考慮方便連接。防止引線在熱真空環境下因熱脹冷縮、振動等因素拉扯密封接頭，在引線適當位置設置緩沖彎或彈性支撐結構，給予引線一定的伸縮空間。

傳感器加壓管：加壓管內壓力范圍為0-250kPa（絕壓），4支傳感器分別獨立連接，且滿足-60～200℃工作環境。對于暴露在高溫環境下的加壓管，可采用耐高溫隔熱材料進行包裹防護，避免管道因高溫影響材料性能和內部氣體狀態。

3. 真空容器

設備有效工作尺寸：Φ800mm(內徑) ×1000mm (直筒段)；壁厚：16mm。

真空容器是真空熱環境試驗系統的主要分系統之一，真空容器不僅是真空熱試驗系統的主體，也是整個真空熱試驗系統布局、外圍保障及基礎建設的基準。

臥式圓筒形結構，鞍座支撐；

真空容器主要包括：真空容器直段筒體、后端封頭、前端艙門、艙門鎖緊機構、容器鞍座、冷板、法蘭接口等部分。

4. 溫度系統

包括加熱及制冷系統。

溫度范圍：-70～+200℃。

溫變速率：≥2.5℃/min（升降溫速率可調）。

均勻性：工作區內溫度偏差≤±2℃。

5. 制冷系統

采用機械壓縮機制冷。真空容器內安裝熱沉，在熱沉盤管路，循環換熱介質。

5.1. 機械制冷

采用機械壓縮二元復疊制冷方式。具備低溫節能技術，低溫工作狀態下，加熱器不參與工作，我們采用精準控溫，制冷不加熱、加熱不制冷，與同行業相比能耗降低40%。

5.2. 熱沉

內表面涂黑漆，吸收率aε≥0.90，半球向aη≥0.90；熱沉漏率＜5×10-7Pa·m3/s。

介質在熱沉內流動，通過熱輻射原理給艙內空間降溫。溫度傳感器實時監測艙內溫度，反饋至控制系統，控制系統自動控制制冷量。

熱沉預留測試線安全過孔，孔位與測試法蘭口對應，并做防護措施；熱沉具備可拆卸功能，便于維護；

熱沉結構：臥式圓筒形管翅式（紫銅結構），對罐內控溫空間形成全包絡；

熱沉外安裝不銹鋼鏡面薄板防輻射屏；

6. 加熱系統

采用電加熱籠加熱。加熱籠作為溫度控制的主要部件之一，是高低溫保障系統進行正負溫控制的主要執行部分。

組成：熱籠由不銹鋼帶、熱籠固定組件、絕緣帶、彈簧等組成。

7. 真空系統

工作真空度：≤3*10-4Pa（200℃工作負載）。

極限真空度：≤1*10-4Pa（200℃空載）。

1、選型（此處為大概選型，以中標后詳細設計為準）

真空泵組：真空泵組采用國內*品牌或者同等檔次品牌，例如：

低溫泵品牌（博開、八匹馬、漢中）；

螺桿泵/干泵品牌（鮑斯、沈科儀、萬瑞）；

分子泵品牌（KYKY、世紀久泰、川北）。

8. 測控系統

作用：用于試驗室設備控制。組成：包括硬件系統和軟件系統兩部分。

可采用本地/遠程方式實現所有設備控制；自動化控制：支持程序化溫控與真空度調節，遠程監控功能。數據記錄：實時記錄溫度、真空度、測試時間等參數。

9. 安全與擴展

（1） 安全防護：配備過溫保護、真空泄漏報警、緊急泄壓裝置。

（2） 擴展接口：預留電氣接口，支持接入第三方傳感器或測試設備。

（3） 配有1個超溫限定器構成工作室獨立高、低溫超限保護。電源保護：電源缺相、相序保護；漏電保護、過壓（流）、欠壓（流）保護；控制回路限流保護。加熱器保護：加熱器過載保護。具有一個應急開關。具有小心燙傷；小心凍傷；靜止易燃、易爆物品進入試驗箱等安全中文警示標識。設計有靠接地保護，以免發生觸電危險；應急保護：裝置上設計有應急保護按鈕，設備在任何工作狀態下，遇到緊急狀態都可以按應急開關使電源斷電；真空泵：過載保護；過流保護。具有聲光電報警系統。運行（綠色）/空閑（黃色）/報警（紅色），運行狀態可通過三色報警燈示意冷卻水：電機過流，缺水。

（4） 電源：漏電保護，超載及短路保護。氣源超壓自動泄壓。壓縮機超壓/過流/過熱/潤滑油缺油報警保護；

10. 輔助分系統

用途：保證試驗箱正常運行的其他輔助設備。

10.1. 水冷機組

配置冷水機，循環水泵一主一備。

10.2. 傳感器引線

一個傳感器8根引線（其中有兩根熱電偶引線，材料為鎳鉻鎳鋁），一次實驗滿足5個傳感器測量要求，共計40根引線（由真空室內部引到真空室外部）。在設備內部，對傳感器引線進行合理布線，避免引線相互纏繞、交叉，減少信號干擾，同時考慮方便連接。防止引線在熱真空環境下因熱脹冷縮、振動等因素拉扯密封接頭，在引線適當位置設置緩沖彎或彈性支撐結構，給予引線一定的伸縮空間。

10.3. 傳感器加壓管

加壓管內壓力范圍為0-250kPa（絕壓），4支傳感器分別獨立連接，且滿足-60～200℃工作環境。對于暴露在高溫環境下的加壓管，可采用耐高溫隔熱材料進行包裹防護，避免管道因高溫影響材料性能和內部氣體狀態。

10.4. 便攜式計算機

用于數據存儲、信號處理等。（主流品牌；尺寸：不小于16英寸；處理器：i5及以上；硬盤：≥1TB；內存：≥32GB）。
