說明：名稱：原子力顯微鏡可控氣體環境高低溫原位QNM測試裝置*章 設備組成序號名稱數量配置要求數量1原子力顯微鏡可控氣體環境高低溫原位QNM測試裝置一套定量納米力學
購買咨詢名稱：原子力顯微鏡可控氣體環境高低溫原位QNM測試裝置
序號 | 名稱 | 數量 | 配置要求 | 數量 |
1 | 原子力顯微鏡可控氣體環境高低溫原位QNM測試裝置 | 一套 | 定量納米力學測試模塊 | 1套 |
全自動液氮泵 | 1套 | |||
高低溫恒溫槽 | 1套 | |||
高低溫樣品臺 | 1套 | |||
高精度溫控器 | 1套 | |||

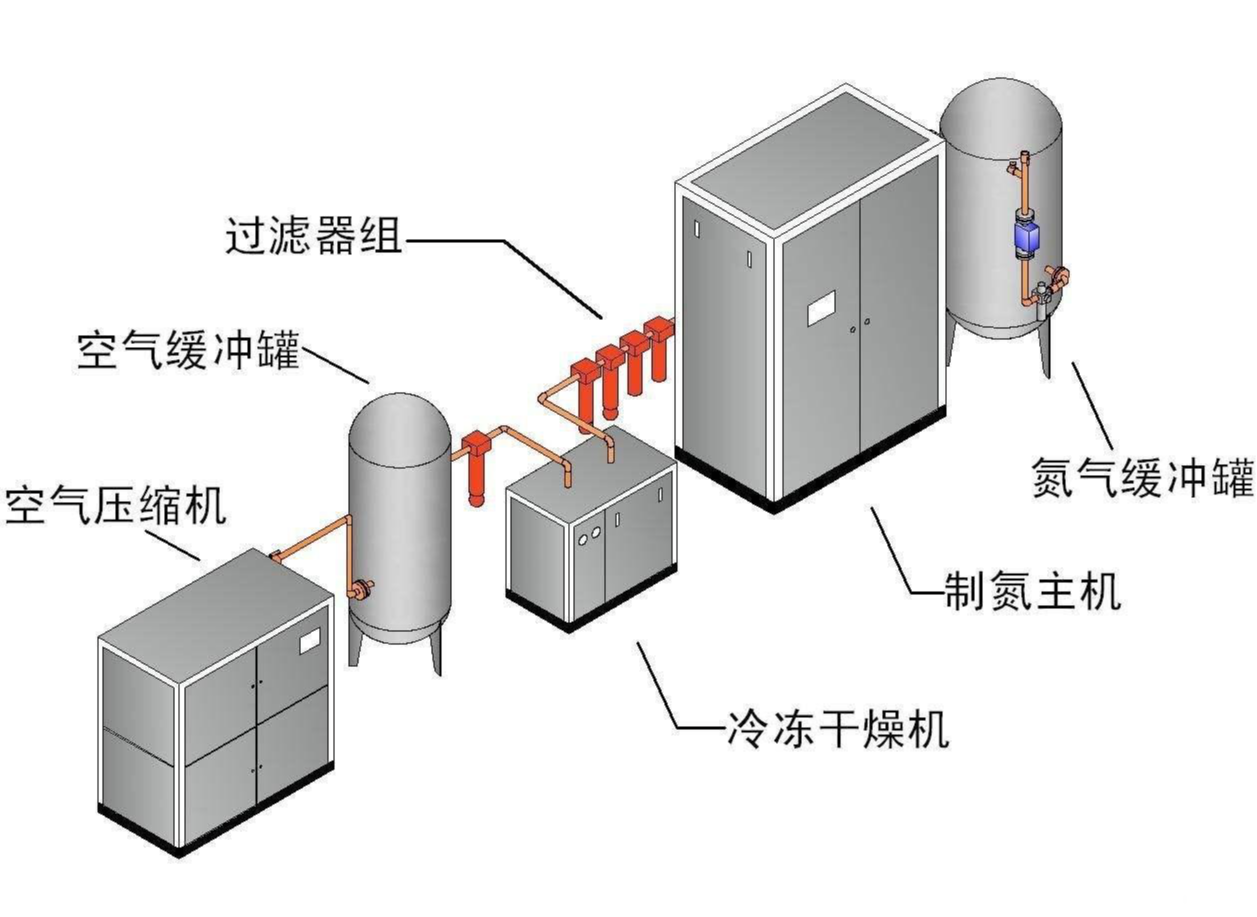

高純氮?dú)馍善?/span> | 1套 |
類別 | 欄目 | 內容 | 備注 |
安裝場地、尺寸要求 | 地面 | 地面平整，承重要求≥600kg/㎡ | 針對樓上場地 |
通道要求 | 試驗箱外形尺寸能夠通過 | / | |
安放環境 | 通風良好，不含易燃易爆腐蝕性氣體和粉塵 | ||
維護空間 | 設備周圍留有適當?shù)木S護空間 A：不小於600mm B：不小於600mm C：不小於開門+1200mm
| ||
用水用電 | 冷卻水水冷 | 冷卻塔的循環冷卻水、進水溫度≤25℃ | |
用電 | 60KW 獨立空開。 電壓：3￠380VAC±10%,50Hz 三相五線 + 保護接地包。220V，接地保護。 電壓允許波動范圍：10% 頻率允許波動范圍：（50±0.5）ＨZ 保護地線接地電阻≤4Ω 要求用戶在安裝現場為設備配置相應容量的空氣或動力開關，并且此開關必須獨立控制本設備使用 試驗箱線纜（滿足場地實際安裝要求） | ||
場地環境要求 | 儲存環境 | 0℃～+45℃；當溫度低于0℃時（設備長時間停止），應將設備存留的水排放干凈，以免管道內的水結冰漲壞管道。 | |
工作環境 | +5℃～+40℃；≤85％RH；86KPa～106KPa | ||
序號 | 技術規格及參數 |
高低溫樣品臺： 溫度范圍：-50℃至 200℃，溫度控制精度±0.1℃(通過配套溫控器實現) | |
2 | 高低溫樣品臺：可實現高低溫環境下的 AFM 測試。 |
3 | 配備氣體密封環，可提供惰性、干燥或還原性氣體環境，防止樣品結霜或氧化。 |
4 | 具備減震設計與局部除霜功能。 |
5 | 配備定量納米力學測試模塊：可對樣品表面高分辨形貌成像的同時直接獲得其定量的納米力學性能，包括模量、粘附力、能量損失和樣品變形量等。楊氏模量測試范圍可達：10kPa~100GPa，粘附力測試范圍可達：10pN~10μN(yùn) 。 |
6 | 高精度溫控器：溫度控制精度±0.1℃ ，采用精密 PID 控制算法，為高低溫樣品臺提供準確的溫度控制與穩定輸出。 |
7 | 樣品移動平臺：可通過AFM的stage控制器移動，將高低溫樣品承臺向外移動放置樣品，并將其移動到掃描管下面。 |
8 | 自動化控制與數據融合：測試過程同步記錄溫度和樣品表面形貌，模量等力學相關信息，建立溫度，形貌，力學的關聯分析。 |
9 | 主機艙密封增強：檢查主機隔音罩門、窗、電纜孔等處的縫隙，使用適合機艙結構和目標溫度范圍的密封材料對縫隙進行填充，確保氣密性。 |
10 | 溫控系統集成：在不同位置設置可控排氣口，促進空氣流通，亦可密封。排氣口可以濕度的控制。 |
1. GB2423.1-2008/IEC6008-2-1-2007第2部分：試驗方法 試驗A：低溫
2. GB/T 2423.2-2008 第2部分：試驗方法 試驗B：高溫
3. GJB150.3A－2009 高溫試驗方法
4. GJB150.4A－2009 低溫試驗方法
5. GB2423.22-2008電工電子產品環境試驗 第2部分試驗Nb：規定溫度變化速率的溫度變化
6. GBT 2424.5-2006 電工電子產品環境試驗 溫度試驗箱性能確認
7. GB/T 10589-2008 低溫試驗箱技術條件
8.GBT 2424.7-2006 電工電子產品環境試驗 試驗A和B(帶負載)溫度試驗箱的測量
主要由結構系統，溫度調節系統，濕度調節系統組成。
溫度范圍：-50℃至 200℃，溫度控制精度±0.1℃
(1) --溫度采集精度：0.01℃
(2) --溫度輸入：A級高精度Pt100鎧裝鉑電阻
采用電加熱器提供熱源實現對工作室的升溫；通過機械制冷系統制冷實現對工作室的降溫；控制器通過采集溫度傳感器信號和設定值進行比對，通過PID+PWM 輸出自動調節加熱器加熱功率或制冷蒸發器的制冷劑流量，使設備箱內的空氣溫度達到動態平衡；制冷不加熱、加熱不制冷。
區別于冷熱平衡恒溫方式，采用國際先進的熱氣旁通調節技術，可以實現制冷輸出的無級調節，低溫恒溫?zé)o需開啟加熱系統?？梢燥@著的提高制冷系統的效率，節能降耗。
電熱絲加熱
采用機械壓縮機組制冷。
在不同位置設置可控排氣口，促進空氣流通，亦可密封。排氣口要求可以濕度的控制。
20~98%RH
電容式濕度傳感器。
采用電熱不銹鋼加濕器蒸汽加濕；通過機械制冷系統中的前級壓縮機制冷，使空氣中的水蒸氣在除濕蒸發器上冷凝實現對工作室的除濕；控制器通過采集濕度傳感器信號和設定值進行比對，通過PID+PWM 輸出自動調節電熱加濕器加濕功率或除濕蒸發器的制冷劑流量，使設備箱內的空氣相對濕度達到動態平衡
采用電熱不銹鋼加濕器蒸汽加濕。
冷凍除濕方式，蒸發器冷凝除濕。箱體內部配備加濕用水凈水器。
溫度范圍：-50℃至 200℃，溫度控制精度±0.1℃(通過配套溫控器實現)。
可實現高低溫環境下的 AFM 測試。
可通過AFM的stage控制器移動，將高低溫樣品承臺向外移動放置樣品，并將其移動到掃描管下面。
作用：用于試驗室設備控制。
組成：包括硬件系統和軟件系統兩部分。收集儲存數據，發布命令，集成控制系統。
本地控制器+遠程。
溫度控制精度±0.1℃ ，采用精密 PID 控制算法，為高低溫樣品臺提供準確的溫度控制與穩定輸出。
自動化控制與數據融合：測試過程同步記錄溫度和樣品表面形貌，模量等力學相關信息，建立溫度，形貌，力學的關聯分析。
可對樣品表面高分辨形貌成像的同時直接獲得其定量的納米力學性能，包括模量、粘附力、能量損失和樣品變形量等。楊氏模量測試范圍可達：10kPa~100GPa，粘附力測試范圍可達：10pN~10μN(yùn) 。
